ECturn Inside * Integreerbare elektromechanische draaideuraandrijving voor barrièrevrije deuren met enkele vleugel tot 125 kg
- Aandrijving is in deurblad of kozijn verzonken en voldoet aan de hoogste designeisen
- Openings- en sluitsnelheid kan individueel worden aangepast
- Elektrische eindslag, die de deur net voor de gesloten status versnelt
- Low-Energy-functie opent de deur met gereduceerde bewegingssnelheid en voldoet daarmee aan de hoogste veiligheidseisen
- De obstakelherkenning herkent een obstakel door aanraking en stopt de openings- en sluitprocedure
- De automatische omkering herkent een obstakel en keert terug in de openingsstand
- Push & Go-functie activeert na lichte handmatige druk op de vleugel de automatische aandrijving
- Aandrijving wordt met glijrail gebruikt
- Optionele oplaadbare batterij zorgt bij stroomuitval voor maximale veiligheid
- Optionele ontvanger voor kabelloze aansturing via radiozender
Toepassingsgebieden
- Rechter en linker aanslagdeuren met enkele vleugel
- Aanslagdeuren tot 1100 mm vleugelbreedte of 125 kg gewicht
- Ingangs- en binnendeuren met matige toegangsfrequentie
- Voor deurbladdiktes vanaf 55 mm
- Geïntegreerde montage in deurvleugel of kozijn
- Barrièrevrije toegangen
Inbouwsituaties in referentieobjecten en -video's
Draaideuraandrijving ECturn Inside

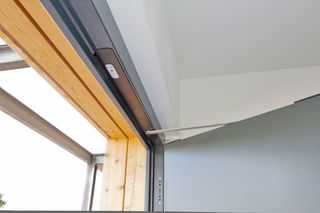

Geïntegreerde elektromechanische draaideuraandrijving voor barrièrevrije eenvleugelige deuren tot 125 kg, in een privéwoning geïnstalleerd. © GEZE GmbH
Productspecificaties
| ECturn Inside | |
| Vleugelgewicht (max.) 1-vleugelig | 125 kg |
| Vleugelbreedte (min.-max.) | 700 mm - 1100 mm |
| Type aandrijving | Elektromechanisch |
| Openingshoek (max.) | 110 ° |
| DIN links | Ja |
| DIN rechts | Ja |
| Montage in het deurblad | Ja |
| Montage in het deurframe | Ja |
| Mechanische eindslag | Nee |
| Elektrische eindslag | Ja |
| Ontkoppeling van de netspanning | Kabel-stekkerverbinding |
| Aanstuurvertraging (max.) | 20 s |
| Bedrijfsspanning | 24 V |
| Opgenomen vermogen | 75 W |
| Voedingsspanning voor externe verbruikers (24 V DC) | 600 mA |
| Bedrijfstemperatuur | -15 - 50 °C |
| Luchtvochtigheid niet condenserend (max.) | 95 % |
| Beschermingsgraad | IP20 |
| Bedrijfsmodus | Automaat, Permanent open, Nacht, Uit |
| Functie automaat | Ja |
| Functie Low-Energy | Ja |
| Functie Servo | Nee |
| Obstakelherkenning | Ja |
| Automatisch omdraaien | Ja |
| Push & Go | Instelbaar |
| Bediening | Programmaschakelaar in de aandrijving geïntegreerd, Programmaschakelaar TPS, Programmaschakelaar MPS |
| Parameters instellen | Besturing, Programmaschakelaar DPS |
| Normconformiteit | EN 16005 |
