Slimdrive EMD

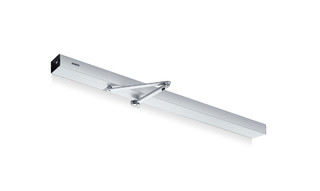

Slimdrive EMD-F * Elektromechanische draaideuraandrijving voor brandwerende en rookbeschermingsdeuren met enkele vleugel

Traploos instelbare sluitkracht van EN 4-6
Openings- en sluitsnelheid kan individueel worden aangepast
Mechanische eindslag in de stroomloze werking en elektrische eindslag in normaal bedrijf, die de deur net voor de gesloten positie versnelt
Low-Energy-functie opent en sluit de deur met gereduceerde bewegingssnelheid en voldoet daarmee aan de hoogste veiligheidseisen
Servo-functie voor de gemotoriseerde ondersteuning bij handmatige opening van de deur
De obstakelherkenning herkent een obstakel door aanraking en stopt de openings- en sluitprocedure

De automatische omkering herkent een obstakel en keert terug in de openingsstand
Push & Go-functie activeert na lichte handmatige druk op de vleugel de automatische aandrijving
Aandrijving kan met glijrail of schaararm gebruikt worden
Rookschakelaarcentrale aansluitbaar, waarvan het signaal in geval van brand de deur automatisch laat sluiten
Vrij parametrisering in- en uitgangen voor verschillende functies
Koppelbaar en door middel van open standaard (BACnet) in de gebouwautomatisering integreerbaar

Neem contact met ons op

Brand- en rookwerende deuren
Vastzetsystemen met geïntegreerde vastzetfunctie - de landelijke eisen moeten in acht worden genomen
Rechter en linker aanslagdeuren met enkele vleugel
Aanslagdeuren tot 1400 mm vleugelbreedte of 230 kg gewicht
Binnen- en buitendeuren met hoge toegangsfrequentie
Deurbladmontage en kopmontage

Productspecificaties

	Slimdrive EMD-F
Vleugelgewicht (max.) 1-vleugelig	230 kg
Vleugelbreedte (min.-max.)	750 mm - 1400 mm
Kozijndiepte (max.)	400 mm
Opdek van de deur (max.)	30 mm
Type aandrijving	Elektromechanisch
Openingshoek (max.)	130 °
DIN links	Ja
DIN rechts	Ja
Kopmontage niet-scharnierzijde met schaararm	Ja
Kopmontage niet-scharnierzijde met glijrail	Ja
Kopmontage scharnierzijde met glijrail	Ja
Deurbladmontage niet-scharnierzijde met glijrail	Nee
Deurbladmontage scharnierzijde met glijrail	Ja
Deurbladmontage scharnierzijde met schaararm	Nee
Mechanische eindslag	Ja
Elektrische eindslag	Ja
Ontkoppeling van de netspanning	Hoofdschakelaar in de aandrijving
Aanstuurvertraging (max.)	20 s
Bedrijfsspanning	230 V
Opgenomen vermogen	230 W
Voedingsspanning voor externe verbruikers (24 V DC)	1000 mA
Bedrijfstemperatuur	-15 - 50 °C
Luchtvochtigheid niet condenserend (max.)	95 %
Beschermingsgraad	IP20
Bedrijfsmodus	Automaat, Permanent open, Nacht, Uit, Winkelsluiting
Functie automaat	Ja
Functie Low-Energy	Ja
Functie Servo	Ja
Obstakelherkenning	Ja
Automatisch omdraaien	Ja
Push & Go	Instelbaar
Bediening	Programmaschakelaar in de aandrijving geïntegreerd, Programmaschakelaar DPS, Programmaschakelaar MPS
Parameters instellen	Serviceterminal ST 220, Programmaschakelaar DPS, GEZEconnects (PC + Bluetooth)
Normconformiteit	DIN 18263-4, DIN 18650, EN 16005
Geschiktheid brandwerende deuren	Ja

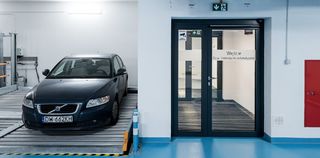

Draaideuraandrijving Slimdrive EMD-F in de Medicus Clinic in Wrocławiu, Polen

LABELLING OBLIGATION: © Fotograﬁa Maciej Lulko / GEZE GmbH

Draaideuraandrijving Slimdrive EMD-F IS in de Medicus Clinic in Wrocławiu, Polen

LABELLING OBLIGATION: © Fotografia Maciej Lulko / GEZE GmbH

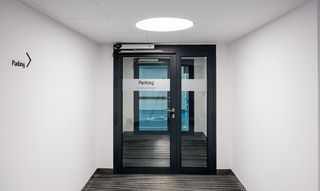

Draaideursysteem Slimdrive EMD-F in de Medicus Clinic in Wrocławiu, Polen

LABELLING OBLIGATION: © Fotograﬁa Maciej Lulko / GEZE GmbH

Draaideursysteem Slimdrive EMD-F IS in de Medicus Clinic in Wrocławiu, Polen

LABELLING OBLIGATION: © Fotograﬁa Maciej Lulko / GEZE GmbH

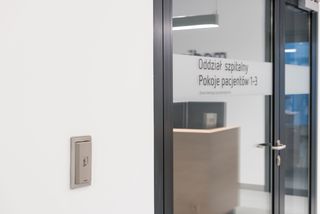

Drukknop voor de Slimdrive EMD-F IS draaideuraandrijving
