Slimdrive EMD

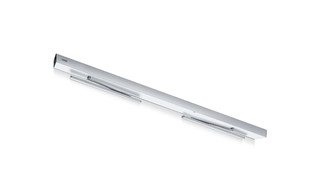

Slimdrive EMD-F/R-IS * Elektromechanisch draaideuraandrijvingssysteem voor brand- en rookwerende deuren met dubbele vleugel, sluitvolgorderegeling en geïntegreerde rookmelder

Slimdrive EMD-F/R-IS
  • Traploos instelbare sluitkracht van EN 4-6
  • Geïntegreerde rookschakelaarcentrale, waarvan het signaal in geval van brand de deur automatisch sluit
  • Openings- en sluitsnelheid kan individueel worden aangepast
  • Mechanische eindslag in de stroomloze werking en elektrische eindslag in normaal bedrijf, die de deur net voor de gesloten positie versnelt
  • Mechanische en elektrische sluitvolgorderegeling houdt de actieve vleugel in wachtstand tot de passieve vleugel gesloten is
  • Low-Energy-functie opent en sluit de deur met gereduceerde bewegingssnelheid en voldoet daarmee aan de hoogste veiligheidseisen
Toon meer
  • De obstakelherkenning herkent een obstakel door aanraking en stopt de openings- en sluitprocedure
  • De automatische omkering herkent een obstakel en keert terug in de openingsstand
  • Push & Go-functie activeert na lichte handmatige druk op de vleugel de automatische aandrijving
  • Aandrijving kan met glijrail of schaararm gebruikt worden
  • Servo-functie voor de gemotoriseerde ondersteuning bij handmatige opening van de deur
  • Vrij parametrisering in- en uitgangen voor verschillende functies
  • Koppelbaar en door middel van open standaard (BACnet) in de gebouwautomatisering integreerbaar
Neem contact met ons op

Toepassingsgebieden

  • Brand- en rookwerende deuren
  • Vastzetsystemen met geïntegreerde vastzetfunctie - de landelijke eisen moeten in acht worden genomen
  • Rechter en linker aanslagdeuren met dubbele vleugel
  • Aanslagdeuren tot 2800 mm scharnierafstand, 1400 mm vleugelbreedte of 230 kg gewicht
  • Binnen- en buitendeuren met hoge toegangsfrequentie
  • Kopmontage scharnier- en niet-scharnierzijde

Productspecificaties

Slimdrive EMD-F/R-IS
Vleugelgewicht (max.) 1-vleugelig 230 kg
Scharniermaat (min.-max.) tweevleugelige schaararm 1500 mm - 2800 mm
Scharniermaat (min.-max.) tweevleugelige glijrail 1700 mm - 2500 mm
Vleugelbreedte (min.-max.) 850 mm - 1400 mm
Kozijndiepte (max.) 300 mm
Opdek van de deur (max.) 50 mm
Type aandrijving Elektromechanisch
Openingshoek (max.) 130 °
DIN links Ja
DIN rechts Ja
Kopmontage niet-scharnierzijde met schaararm Ja
Kopmontage niet-scharnierzijde met glijrail Ja
Kopmontage scharnierzijde met glijrail Ja
Mechanische eindslag Ja
Elektrische eindslag Ja
Elektrische sluitvolgorderegeling Ja
Mechanische sluitvolgregeling Ja
Ontkoppeling van de netspanning Hoofdschakelaar in de aandrijving
Aanstuurvertraging (max.) 20 s
Bedrijfsspanning 230 V
Opgenomen vermogen 230 W
Voedingsspanning voor externe verbruikers (24 V DC) 1000 mA
Bedrijfstemperatuur -15 - 50 °C
Luchtvochtigheid niet condenserend (max.) 95 %
Beschermingsgraad IP20
Bedrijfsmodus Automaat, Permanent open, Nacht, Uit, Winkelsluiting
Functie automaat Ja
Functie Low-Energy Ja
Obstakelherkenning Ja
Automatisch omdraaien Ja
Push & Go Instelbaar
Bediening Programmaschakelaar in de aandrijving geïntegreerd, Programmaschakelaar DPS, Programmaschakelaar MPS
Parameters instellen Serviceterminal ST 220, Programmaschakelaar DPS, GEZEconnects (PC + Bluetooth)
Normconformiteit DIN 18263-4, DIN 18650, EN 1158, EN 16005
Keurmerken Algemene bouwgoedkeuring van DIBt als vastzetvoorziening
Geschiktheid brandwerende deuren Ja
Rookmelder geïntegreerd Ja
