Glijrail 1-vleugelig

TS 5000 * Deurdranger met glijrail voor eenvleugelige deuren tot 1400 mm vleugelbreedte

Deurdranger TS 5000 TS 5000, deurdranger met glijrail voor 1-vleugelige deuren
  • Traploos instelbare sluitkracht van EN2-6
  • Zonder aanpassing voor naar rechts en links openende deuren bruikbaar
  • Hydraulische eindslag, die de deur net voor de gesloten status versnelt
  • Sluitsnelheid kan individueel aangepast worden
  • Geïntegreerde openingsdemping, remt krachtig geopende deuren af
  • Optische weergave van de sluitkracht voor het eenvoudig controleren van de instelling
Toon meer
  • Alle functies vanaf de voorzijde instelbaar
Neem contact met ons op

TS 5000

Deze bovenliggende deurdranger voor eenvleugelige deuren staat voor een duidelijke lijnvoering. Hij is voor de montage op brandwerende en rookbeschermingsdeuren goedgekeurd.

Toepassingsgebieden

  • Brand- en rookwerende deuren
  • Rechtse en linkse aanslagdeuren
  • Aanslagdeuren tot 1400 mm vleugelbreedte

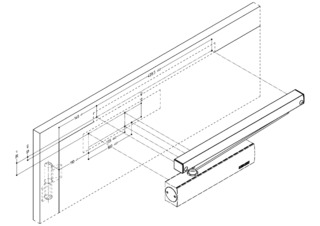

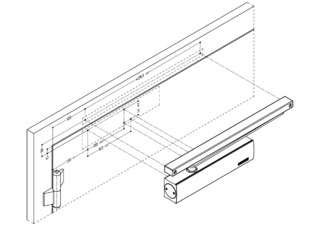

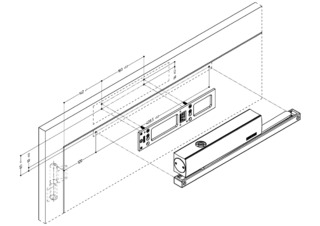

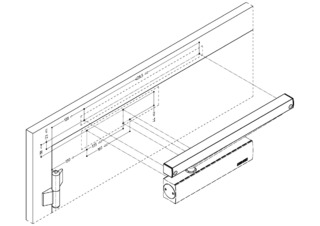

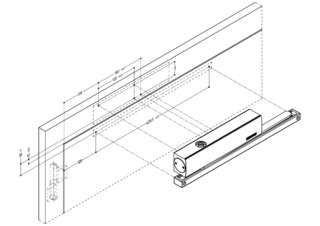

  • Deurbladmontage scharnierzijde en kopmontage niet-scharnierzijde

Inbouwsituaties in referentieobjecten en -video's

Verfijnd ontwerp voor moderne draaideuren: de GEZE TS 5000 deurdranger De TS 5000 sluit betrouwbaar deuren en past goed in de architectuur

Verfijnd ontwerp voor moderne draaideuren: de GEZE TS 5000 deurdranger

De TS 5000 sluit betrouwbaar deuren en past goed in de architectuur © Nicolas Thome / GEZE GmbH

Productspecificaties

TS 5000
Barrièrevrij conform DIN 18040 tot vleugelbreedte (max.) in mm 1100 mm
Vleugelbreedte (max.) 1400 mm
Type montage Deurbladmontage scharnierzijde, Kopmontage niet-scharnierzijde
Openingshoek (max.) 180 °
Geschiktheid brandwerende deuren Ja
Sluitkracht instelbaar Ja, traploos
Sluitsnelheid instelbaar Ja
Eindslag instelbaar Ja, via ventiel
Openingsdemping geïntegreerd Ja, hydraulisch instelbaar
Positie sluitkrachtinstelling Voor
Weergave sluitkracht Ja
Vastzetfunctie Optioneel

Downloads

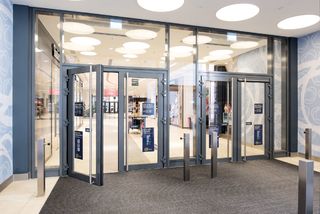

Bovenliggende deurdranger met glijrail - TS 5000 en draaideuraandrijving/deurdranger - TSA 160 NT IS/TS, Milaneo

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

inbouwsituatie (579795)

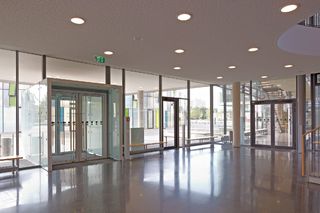

Bovenliggende deurdranger TS 5000, geïnstalleerd in Sports Hall in Zadar, Kroatië.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

inbouwsituatie (44765)
Deurdranger met glijrail - TS 5000 en draaideuraandrijving/deurdranger - TSA 160 NT IS/TS, Milaneo

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

inbouwsituatie (579790)
Deurdranger TS 5000 geïnstalleerd in de ingang van de zaal van de sportzaal in Zadar, Kroatië.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

inbouwsituatie (45146)
Deurdranger TS 5000 geïnstalleerd in de sporthal in Zadar, Kroatië.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

inbouwsituatie (45520)

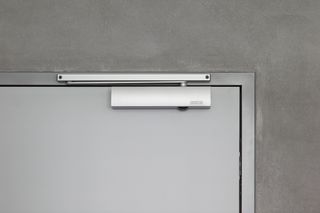

Deurdranger TS 5000 geïnstalleerd in het bedrijfsgebouw bij Vector, Stuttgart.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

inbouwsituatie (44563)
Deurdranger TS 5000 geïnstalleerd in het Rheinlandhaus in Keulen.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

inbouwsituatie (51089)
Deurdranger TS 5000 in de entree van de sportzaal in Zadar, Kroatië.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

inbouwsituatie (44279)
Deurdranger TS 5000 in de entree van de sportzaal in Zadar, Kroatië.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

inbouwsituatie (44523)
Deurdranger TS 5000 in het bejaardentehuis in Bad Lippspringe.

LABELLING OBLIGATION:  © Martin Jakob / GEZE GmbH

inbouwsituatie (45610)

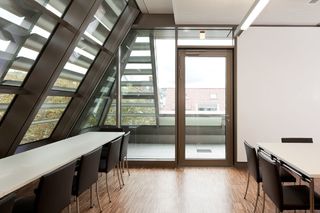

Deurdranger TS 5000 met T-Stop-glijrail

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

inbouwsituatie (45330)

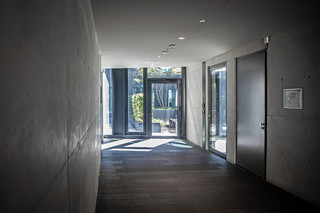

Deurdranger TS 5000 op een buitendeur naar het binnenhof van de Kö-Bogen II

LABELLING OBLIGATION:  © Jürgen Biniasch / GEZE GmbH

inbouwsituatie (1942925)
Deurdranger TS 5000, Centrum voor beroepsonderwijs München

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

inbouwsituatie (51865)
Deurdranger TS 5000, EnBW Biberach

LABELLING OBLIGATION:  © Nikolaus Grünwald / GEZE GmbH

inbouwsituatie (43840)

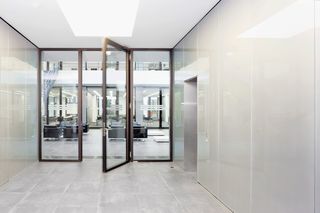

Deurdranger TS 5000, geïnstalleerd in het bedrijfsgebouw van Generali in Keulen.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

inbouwsituatie (50525)

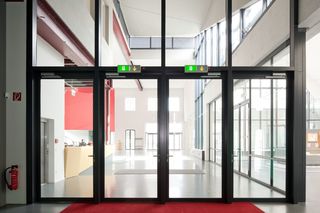

Deurdranger TS 5000, geïnstalleerd in het Textil- und Industriemuseum in Augsburg.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

inbouwsituatie (48226)
Deurdranger TS 5000, Integra verzorgingstehuis, Ronnenberg

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

inbouwsituatie (50254)
Entree beroepsopleidingscentrum met draaideuren en nooduitgang

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

inbouwsituatie (51695)

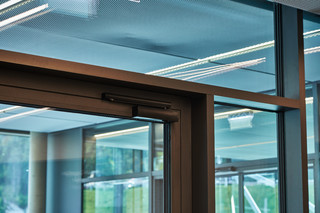

Panorama Restaurant op de top van de Zugspitze

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

inbouwsituatie (1485111)

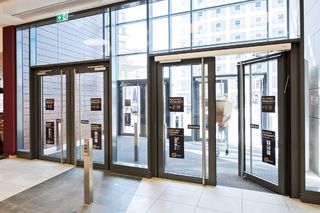

Toegangsoplossing met TS 5000, TSA 160 NT IS/TS en RWA K 600 T bij Milaneo Stuttgart

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

inbouwsituatie (579792)
TS 5000 + OL 90 N overbrenging voor vliesgevel, Augustinum

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

inbouwsituatie (44512)

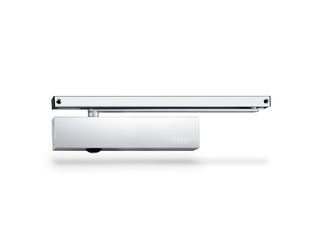

Deurdranger TS 5000

LABELLING OBLIGATION:  © GEZE GmbH

productopname (46511)

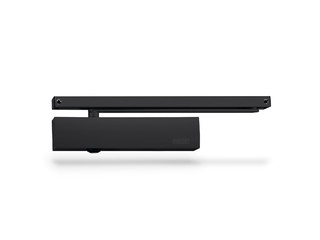

Deurdranger TS 5000

LABELLING OBLIGATION:  © GEZE GmbH

productopname (1378678)

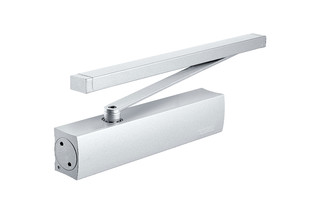

Deurdranger TS 5000, verticaal verstelbare glijrail

LABELLING OBLIGATION:  © GEZE GmbH

productopname (842395)

Varianten & bevestigingsmateriaal

Glijrail TS 5000/TS 3000 verticaal verstelbaar
Onderdelen

Glijrail TS 5000 / 3000 verticaal verstelbaar

Met hoogteverstelling +/- 2 mm en hendel

Productdetails
Glijrail TS 3/5000 BG
Onderdelen

Glijrail TS 5000 / 3000

Standaard glijrail met hendel

Productdetails
GEZE TS 5000 deurdranger
Onderdelen

Deurdranger TS 5000

Basissysteem voor bovenliggende deurdranger met glijrail EN 2-6 met openingsdemping

Productdetails

* Opmerking over de weergegeven producten

De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
