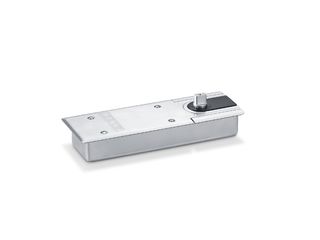

TS 550 NV * Vloerveer voor aanslag- en pendeldeuren met enkele vleugel tot 1400 mm vleugelbreedte met aanpasbare sluitkracht EN 3 -6 en met uitschakelbare vastzetfunctie
- Traploos instelbare sluitkracht van EN3-6
- Zonder aanpassing voor naar rechts en links openende deuren bruikbaar
- Sluitvertraging instelbaar om de sluitsnelheid van de deur tot ca. 80° openingshoek aan te passen
- Mechanische vastzetvoorziening in het maakcontact met vastzetbereik 85°-165°
- Hydraulische eindslag, die de deur net voor de gesloten status versnelt
- Sluitsnelheid kan individueel aangepast worden
- Geïntegreerde openingsdemping, remt krachtig geopende deuren af
- Alle functies vanaf de bovenkant en in de ingebouwde toestand verstelbaar
Toepassingsgebieden
- Rechtse en linkse aanslag- en pendeldeuren
- Aanslag- en pendeldeuren tot 1400 mm vleugelbreedte en 300 kg gewicht
- Frequent gebruikte en zware deuren
- Vloermontage verdekt liggend
Inbouwsituaties in referentieobjecten en -video's

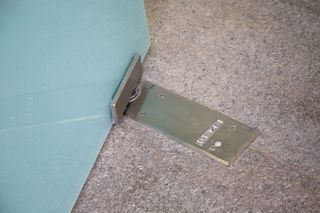

Detailopname TS 550 NV bij Glas Trösch, Kempten.
GEZE vloerveer TS 500 NV voor volledig glazen deurvleugels met hoeklagers, geschikt voor aanslag- en pendeldeuren © Nikolaus Grünwald / GEZE GmbH

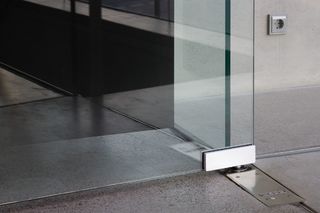

TS 500 NV in Palacio de las Artes, Valencia, Spanje
GEZE vloerveer TS 500 NV voor volledig glazen deurvleugels met hoeklagers, geschikt voor aanslag- en pendeldeuren © Pau Esculies / GEZE GmbH

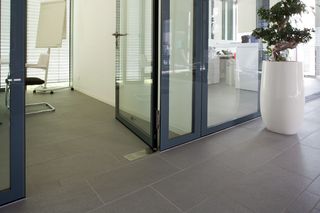

TS 550 NV geïnstalleerd in de GEZE Pforte, Leonberg.
GEZE vloerveer TS 500 NV voor volledig glazen deurvleugels met hoeklagers, geschikt voor aanslag- en pendeldeuren © Nikolaus Grünwald / GEZE GmbH
Vloerveren TS 500 NV in CGG Drenova Cemetery
GEZE vloerveer TS 500 NV voor volledig glazen deurvleugels met hoeklagers, geschikt voor aanslag- en pendeldeuren, met hydraulische eindslag die de deur vlak vóór gesloten status versnelt. © Robert Les / GEZE GmbH
Vloerveren TS 500 NV in CGG Drenova Cemetery, Rijeka
GEZE vloerveer TS 500 NV voor volledig glazen deurvleugels met hoeklagers, geschikt voor aanslag- en pendeldeuren, met hydraulische eindslag die de deur vlak vóór gesloten status versnelt. © Robert Les / GEZE GmbH
Productspecificaties
| TS 550 NV | |
| Toepassing op aanslag-/pendeldeur | Enkele deur, Pendeldeur |
| Type montage | Vloer |
| Openingshoek (max.) | 170 ° |
| Vleugelbreedte (max.) | 1400 mm |
| Vleugelgewicht (max.) | 300 kg |
| DIN-richting | links/rechts |
| Sluitkracht instelbaar | Ja, traploos |
| Sluitsnelheid instelbaar | Ja |
| Eindslag instelbaar | Ja, via ventiel |
| Openingsdemping geïntegreerd | mechanisch vast |
| Sluitvertraging geïntegreerd | Ja |
| Positie sluitkrachtinstelling | Boven |
| Vastzethoek | 85 ° - 165 ° |

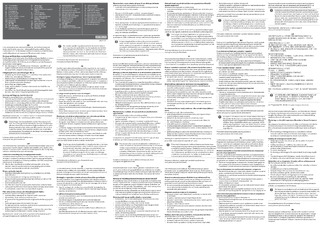

Downloads
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Pau Esculies / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Robert Les / GEZE GmbH
LABELLING OBLIGATION: © Robert Les / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
