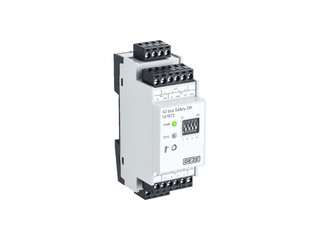

IQ box Safety * Veiligheidsschakelmodule voor de beveiliging van de gevaarlijke punten op elektrisch bedienbare ramen
- Voldoet aan de hoogste beschermingsklassevereisten conform risicobeoordeling voor aangedreven ramen volgens de Machinerichtlijn (beschermingsklasse 4)
- TÜV-gekeurde functionele veiligheid volgens DIN EN 13849-1
- Vier sensoraansluitingen, te bezetten met schakelstrips of contactloze sensoren
- Doprailbehuizing met steekbare klemmen voor snelle en eenvoudige bedrading
- Geïntegreerde knop voor het handmatig sluiten van de ramen in geval van service
- Eenvoudige en snelle inbedrijfstelling door vooraf ingestelde standaard parameters
De IQ box Safety garandeert het veilige sluiten van geautomatiseerde ventilatieramen door de beveiliging van de hoofd- en secundaire sluitzijden. Als sensoren een vreemd voorwerp waarnemen, wordt het raam gestopt of de sluitbeweging omgekeerd. Vooral in scholen en kleuterscholen is een dergelijke vingerklembescherming noodzakelijk, om geautomatiseerde ventilatie te kunnen realiseren, aangezien kinderen worden beschouwd als personen die bescherming nodig hebben.
Toepassingsgebieden
- Sluitkantbeveiliging aan geautomatiseerd aangedreven ramen met IQ windowdrive 24 V aandrijvingen
- Voor de aansluiting van veiligheidsschakelstrips en contactloze sensoren
- Eén IQ box Safety per raam voor max. vier raamaandrijvingen en twee vergrendelingsaandrijvingen
- Voor natuurlijke ventilatie, rook- en warmteafvoerinstallaties (RWA)
- Geschikt voor alle aansturingen (RWA-centrale, 24 V-voeding, IQ box KNX, IQ gear)
Productspecificaties
| IQ box Safety | |
| Afmetingen | 35 x 90 x 60 mm |
| Type montage | Railmontage |
| Bedrijfsspanning | 24 V DC |
| Stroomverbruik | 0.1 A |
| Kabelmaat (max.) | 2.5 mm² |
| Max. totale lengte aandrijvingen | 50 m |
| Max. kabellengte contactloze sensoren | 10 m |
| Max. kabellengte schakelstrips | 200 m |
| Ingangen voor sensoren | 4 Stk. |
| Software aandrijvingen | De softwarestatus van de aandrijvingen (IQ windowdrive) moet V3.2 of hoger zijn c.q. V1.0 bij F1200+. |
| Bedrijfstemperatuur | -5 - 70 °C |
| Beschermingsgraad | IP20 |
| Beschermingsklasse | III |
| Vrijgegeven veiligheidsschakelstrips | 4,5k - 22k Ohm |

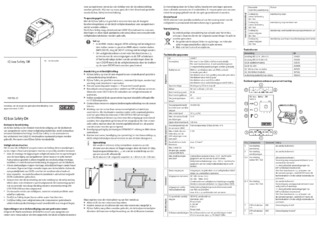

Downloads
