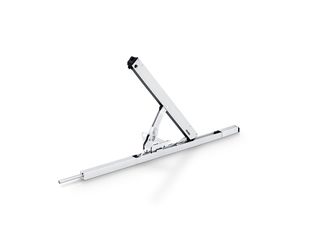

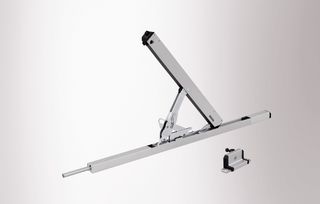

Schaar OL 320 * Schaar OL 320 met glijdende vleugelbok en ontkoppelblokkering
- Bereikt een openingsbreedte van 320 mm
- De openingsbreedte is instelbaar
- Vleugelbok geschikt voor overslaghoogtes van 0-25 mm
- Geïntegreerde vleugelvergrendeling in de schaar
- Vrijgavetoets blokkeert door ontkoppelblokkering
- Geen losmaken door vrijgavetoets van de verbinding van schaar en vleugelbok mogelijk
- Comfortabel inhaken van de vleugel door kogelkopkoppelingsverbinding tussen schaar en vleugelbok
- Schaar van voren monteerbaar
Toepassingsgebieden
- Voor ramen met hoge vleugelgewichten tot max. 250 kg
- Links en rechts te gebruiken
- Naar binnen openende rechthoekige ramen met kiep-, klap-, draai- en taatsvleugels
- Montage op houten-, kunststof- of metalen ramen
- Kopmontage

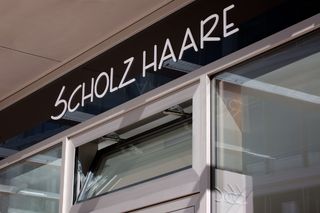

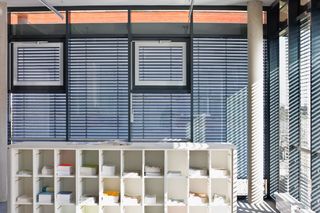

Inbouwsituaties in referentieobjecten en -video's

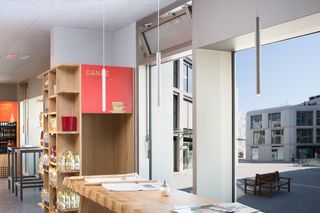

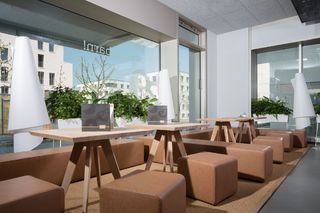

OL 90 N, Stadtquartier Killesberg
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Stadtquartier Killesberg
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Stadtquartier Killesberg
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N met handgreep, kunsthogeschool Alfter
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Lothar Wels / GEZE GmbH
OL 90 N met handgreep, kunsthogeschool Alfter
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, Hotel Amano
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Stefan Dauth / GEZE GmbH
TS 5000 + OL 90 N overbrenging voor vliesgevel, Augustinum
TS 5000: brand- en rookwerende deuren + OL 90 N: naar binnen openend kiepraam, overbrenging voor vliesgevel © Dirk Wilhelmy / GEZE GmbH
Productspecificaties
| Schaar OL 320 | |
| Vleugelbreedte (min.) | 680 mm |
| Vleugelhoogte (min.) | 400 mm |
| Vleugelgewicht (max.) | 250 kg |
| Openingswijdte instelbaar (reductie van de slag) | Ja |
