Slimchain 230 V * Kettingaandrijving in aantrekkelijk design met vele toepassingsmogelijkheden in 230 V-uitvoering
- Smalle en onopvallende look kan optimaal in het geveldesign worden geïntegreerd
- Eenvoudige en snelle montage met het Smart fix-montagesysteem
- Directe 230 V-aansluiting van de aandrijving door een aansluitterminal met kabelstekker
- Onzichtbare 230 V-kabeltoevoer

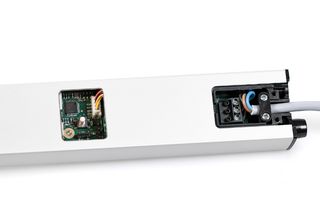

- Via servicedeksel directe toegang tot de elektronica voor de parametrering
- Met variabele aanpassing instelbare aandrijfslag
- Als speciale uitvoering verkrijgbaar - slag, kabellengte, kleur en uitlijning naar links/rechts configureerbaar
Toepassingsgebieden
- Natuurlijke ventilatie in het gevelgebied
- Naar binnen en buiten toe openende ramen met kiep-, klap- en draaivleugels
- Naar buiten openende daal-klapramen
- Montage op houten-, kunststof- of metalen ramen
- Vleugel-, kozijn- of geïntegreerde montage
Veiligheidsaanwijzing
Vallende raamvleugels kunnen een groot gevaar voor lijf en leven vormen van personen die zich in de omgeving bevinden. Daarom is bij het gebruik van GEZE aandrijvingen op kiepramen het gebruik van GEZE veiligheidsscharen absoluut voorgeschreven.
Productspecificaties
| Slimchain 230 V | |
| Afmetingen | 25 x 44 mm |
| Benodigde ruimte op het kozijn (min.) | Kozijnmontage NAAR BINNEN OPENEND: 40 mm, montage op raam NAAR BINNEN OPENEND: 16/21 mm, kozijnmontage NAAR BUITEN OPENEND: 31 mm |
| Benodigde ruimte op het raam (min.) | Kozijnmontage NAAR BINNEN OPENEND: 40 mm, montage op raam NAAR BINNEN OPENEND: 34/29 mm, kozijnmontage NAAR BUITEN OPENEND: 19 mm |
| Openingssnelheid ventilatie | 5 mm/s |
| Sluitsnelheid (max.) | 5 mm/s |
| Drukkracht (max.) | 100 N (afhankelijk van de slag), zie kracht-weg-diagram |
| Dichthoudkracht (max.) | 2000 N |
| Trekkracht | 300 N |
| Raamgewicht | 200 kg* |
| Opdekbereik | 0 - 23 mm (afhankelijk van toepassing en consoleset) |
| Spanning tijdens bedrijf | 230 V ± 10 % |
| Bedrijfsspanning | 230 V |
| Stroomverbruik | 0.3 A |
| Stroomverbruik | 30 W |
| Inschakelduur | 30 % |
| Aansluitkabel met afwijkende lengte | 5 m, 7.5 m |
| Min. aderdoorsnede | 0.75 mm² |
| Aantal aders | 3 aders |
| Bedrijfstemperatuur | -5 - 70 °C |
| Beschermingsgraad | IP30 |
| Beschermingsklasse | II |
| Openingssnelheid instelbaar (ventilatie) | Ja |
| Soort verkorting van de slag | Instelapparaat, Fabrieksinstelling |
| Eindafschakeling open | Elektronische eindafschakeling |
| Eindafschakeling gesloten | elektronisch door middel van stroomverbruik |
| Uitschakeling bij overbelasting | Ja |
| Kiepraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Kiepraam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Kiepraam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Draairaam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Klapraam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Daalklapraam NAAR BUITEN OPENEND kozijnmontage | Ja |
Downloads
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
