Slimdrive SCR-FR GGS * Automatisch rondboogschuifdeursysteem voor vlucht- en evacuatieroutes voor de realisatie van 100% glazen oplossingen
- Vluchtwegfunctie met redundante aandrijvingsuitvoering
- Slijtagearme gelijkstroomaandrijving met zeer rustige loop, slechts 7 cm hoog
- Systeem bestaat uit twee aandrijvingen die afzonderlijk van elkaar worden aangestuurd
- Hoogwaardig roestvrij stalen beslag biedt veelzijdige gebruiksmogelijkheden

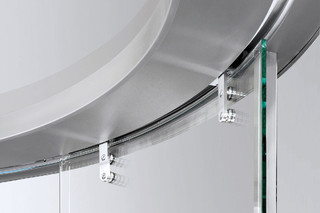

- Schuifdeuren hebben geen lijst en worden steeds via twee punthouders aan de loopwagen bevestigd.
- De vloergeleiding wordt met punthouders aan het glas bevestigd
- 40 % meer openingsbreedte dan met lineaire schuifdeuraandrijvingen
- Veelvoudige aandrijvingsvarianten en uitrustingsopties mogelijk
- Koppelbaar en door middel van open standaard (BACnet) in de gebouwautomatisering integreerbaar
- Automatische storingsherkenning en registratie
- Vrij parametrisering in- en uitgangen voor verschillende functies
- Geïntegreerde oplaadbare batterij voor noodopening bij veiligheidsrelevante fouten, zoals stroomuitval
- Zelfreinigende loopwagen reduceert de onderhoudskosten
- Verschillende mechanische en elektrische vergrendelingen zijn optioneel beschikbaar
Toepassingsgebieden
- 2- en 4-vleugelige 100% glazen deursystemen in vlucht- en evacuatieroutes
- Binnen- en buitendeuren met hoge toegangsfrequentie
- Representatieve gebouwingangen met grote lichtinval
- Gevels met smalle stijl/grendel-constructies
- Glazen gevels met zeer hoge designeisen
- Openingsbreedtes van 800 tot 2300 mm mogelijk
- Deurvleugelgewichten tot max. 100 kg
Inbouwsituaties in referentieobjecten en -video's

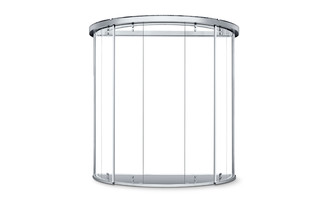

Slimdrive SCR-FR GGS
Geschikt voor binnen en buiten met hoge bezoekersfrequentie. voor representatieve gebouwingangen met grote lichtinval Heeft vluchtroutefunctie met redundante aandrijvingsuitvoering. © Jean-Louis Martinetti / GEZE GmbH
Productspecificaties
| Slimdrive SCR-FR GGS | |
| Voor nooduitgangen en vlucht- en evacuatieroutes | Ja |
| Zonder barrières | Ja |
| Openingssnelheid instelbaar (ventilatie) | Ja |
| Sluitsnelheid instelbaar | Ja |
| Openingsbreedte 2-vleugelige deuren | 800 mm - 2300 mm |
| Vrije doorgangshoogte | 2500 mm |
| Kranshoogte (min.) | 75 mm |
| Vleugelgewicht (max.) 1-vleugelig | 120 kg |
| Vleugelgewicht (max.) 2-vleugelig | 120 kg |
| Radius (min.) | 1250 mm |
| Radius (max.) | 2000 mm |
| Uitvoering bewegende vleugel | ESG-H 10 mm met GGS-beslagsysteem (GGS-variant), Speciaal glas op aanvraag |
| Uitvoering zijdelen | VSG 10 mm, Speciaal glas op aanvraag |
| Uitvoering | Gemoffeld overeenkomstig RAL, Lichtmetaal geanodiseerd E6/EV1, In kleur geanodiseerd overeenkomstig voorbeeld, Roestvrij stalen beslag gepolijst, Roestvrij stalen beslag korrel 240, Speciale coating op aanvraag |
| Uitvoering dakconstructie | optische plaatbedekking, Glazen dak |
| Verlichting | niet mogelijk bij glazen dak |
| Vloerbedekking | Schoonloopmat, Vloermat op aanvraag van klant |
| Luchtgordijninstallatie | afhankelijk van de plafondconstructie mogelijk |
| Niet-centrische gevelaansluiting | Ja |
| Speciale functies op aanvraag | Ja |
| Bediening | Programmaschakelaar DPS, Programmaschakelaar TPS, Besturing via gebouwenbeheersysteem |
| Normconformiteit | DIN 18650, EN 16005 |

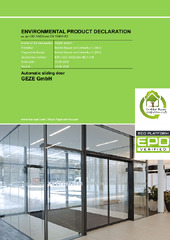

Downloads
LABELLING OBLIGATION: © Jean-Louis Martinetti / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
