Powerchain * Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn
- Hoge openingssnelheden in de RWA-dagschoot, ook bij zeer zware ramen
- Traploos instelbare aandrijfslag en individuele snelheden voor ventilatie en RWA
- Als speciale uitvoering verkrijgbaar - slag, kabellengte en kleur configureerbaar
- Synchronisatie van max. vier aandrijvingen zonder extern besturingsapparaat
- DIP-schakelaar voor omschakeling van de bedrijfsmodus (Solo en Syncro, Master, Slave)
- Eenvoudige en snelle montage met het Smart fix-montagesysteem
- IQ windowdrive - intelligente aandrijvingsbesturing
- Getest als natuurlijke rook- en warmteafvoerinstallatie (SHEV) conform EN 12101-2
Toepassingsgebieden
- Rook- en warmteafvoerinstallatie (RWA) en natuurlijke ventilatie (24 V) in het gevel- en dakgebied
- Gebruik in het luchtafvoer- en toevoersysteem
- Naar binnen en buiten toe openende ramen met kiep-, klap- en draaivleugels
- Dakraam
- Montage op houten-, kunststof- of metalen ramen
- Vleugel- en kozijnmontage
- Synchronisatie van max. vier aandrijvingen
- Systeemoplossing in combinatie met de vergrendelingsaandrijving Power lock
Inbouwsituaties in referentieobjecten en -video's
Buitenaanzicht station Montreux
Buitenaanzicht station Montreux © Lorenz Frey / GEZE GmbH
Buitenaanzicht station Montreux
Buitenaanzicht station Montreux © Lorenz Frey / GEZE GmbH
Buitenaanzicht station Montreux
Buitenaanzicht station Montreux © Lorenz Frey / GEZE GmbH
Buitenaanzicht station Montreux
Buitenaanzicht station Montreux © Lorenz Frey / GEZE GmbH
Buitenaanzicht station Montreux
Buitenaanzicht station Montreux © Lorenz Frey / GEZE GmbH
Uitzethendelaandrijving K 600 F station Montreux
Uitzethendelaandrijving voor de montage op ramen © Lorenz Frey / GEZE GmbH
Binnenbereik ingang van het reisbureau station Montreux
Ingang reisbureau station Montreux © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Uitzethendelaandrijving K 600 F station Montreux
Uitzethendelaandrijving voor de montage op ramen © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Binnenbereik station Montreux © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Uitzethendelaandrijving K 600 F station Montreux
Uitzethendelaandrijving voor de montage op ramen © Lorenz Frey / GEZE GmbH
Station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Station Montreux
Historische trap © Lorenz Frey / GEZE GmbH
Station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Flatscan W links station Montreux
Flatscan W links station Montreux © Lorenz Frey / GEZE GmbH
Uitzethendelaandrijving K 600 F station Montreux
Uitzethendelaandrijving voor de montage op ramen © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Binnenbereik apotheek station Montreux © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Flatscan W rechts treinstation Montreux
Flatscan W rechts treinstation Montreux © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain met veiligheidsscharen
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn, geïnstalleerd in een woning © GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Powerchain kettingaandrijving in het dak van de ÖAMTC-centrale
Intelligente raamaandrijvingen uit de GEZE IQ Windowdrive-serie zijn ook voor grote ramen in het dak geschikt. © Sigrid Rauchdobler / GEZE GmbH
Veiligheidsaanwijzing
Vallende raamvleugels kunnen een groot gevaar voor lijf en leven vormen van personen die zich in de omgeving bevinden. Daarom is bij het gebruik van GEZE aandrijvingen op kiepramen het gebruik van GEZE veiligheidsscharen absoluut voorgeschreven.
Productspecificaties
| Powerchain | |
| Afmetingen | 36 x 51 mm |
| Benodigde ruimte op het kozijn (min.) | Kozijnmontage NAAR BINNEN OPENEND: 50/61 mm (voor draairaam DIN L), Montage op raam NAAR BINNEN OPENEND: 30/41 mm (voor draairaam DIN R), Kozijnmontage NAAR BUITEN OPENEND: 50 mm |
| Benodigde ruimte op het raam (min.) | Kozijnmontage NAAR BINNEN OPENEND: 40 mm, montage op raam NAAR BINNEN OPENEND: 50 mm, Kozijnmontage NAAR BUITEN OPENEND 30/41 mm (voor draairaam DIN R) |
| Openingssnelheid RWA | 15 mm/s |
| Openingssnelheid ventilatie | 5 mm/s |
| Sluitsnelheid (max.) | 5 mm/s |
| Drukkracht (max.) | 600 N (afhankelijk van de slag), zie kracht-afstand-grafiek |
| Dichthoudkracht (max.) | 3000 N |
| Trekkracht | 600 N |
| Raamgewicht | 200 kg* |
| Opdekbereik | 0 - 23 mm (afhankelijk van toepassing en consoleset) |
| Spanning tijdens bedrijf | 24 V ± 25 % |
| Bedrijfsspanning | 24 V DC |
| Stroomverbruik | 1.5 A |
| Stroomverbruik volgens toepassingsgebied | Ventilatie (24 V): 1,2 A; RWA (18 V): 1,5 A |
| Stroomverbruik | 36 W |
| Inschakelduur | 30 % |
| Aansluitkabel met afwijkende lengte | 5 m, 7.5 m |
| Min. aderdoorsnede | 0.75 mm² |
| Aantal aders | 4 aders |
| Bedrijfstemperatuur | -5 - 70 °C |
| Beschermingsgraad | IP40 |
| Beschermingsklasse | III |
| Syncro-functie | Ja |
| Openingssnelheid instelbaar (ventilatie) | Ja |
| Extra vergrendeling verkrijgbaar | Ja |
| Soort extra vergrendeling | Vergrendelingsaandrijving |
| Soort verkorting van de slag | Instelapparaat, Fabrieksinstelling |
| Eindafschakeling open | Elektronische eindafschakeling |
| Eindafschakeling gesloten | elektronisch door middel van stroomverbruik |
| Uitschakeling bij overbelasting | Ja |
| Volledig geopend binnen 60 s | Ja, tot een slag van 800 mm, inclusief vergrendelingsaandrijving |
| SHEV getest | Ja |
| SHEV extra informatie | Ja, tot een slag van 800 mm, inclusief vergrendelingsaandrijving |
| Aantal synchronisatie aandrijvingen | 4 |
| KNX-compatibel | Ja |
| Kiepraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Kiepraam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Kiepraam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Draairaam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Klapraam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Dakraam NAAR BUITEN OPENEND | Ja |

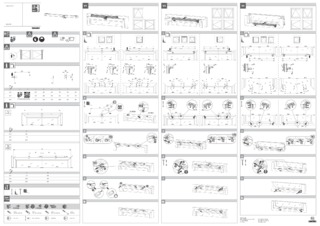

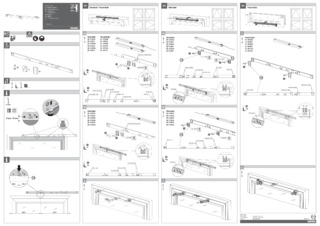

Downloads
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

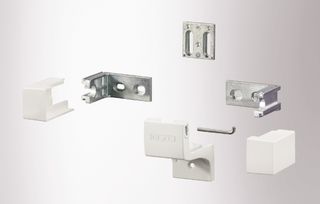

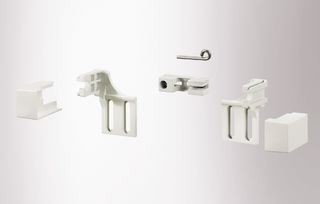

Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
