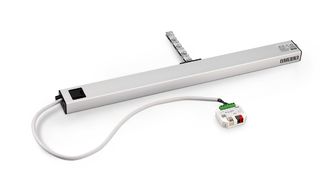

Slimchain * Kettingaandrijving in aantrekkelijk design met vele toepassingsmogelijkheden in 24 V-uitvoering
- Smalle en onopvallende look kan optimaal in het geveldesign worden geïntegreerd
- Traploos instelbare aandrijfslag en individuele snelheden voor ventilatie en RWA
- Als speciale uitvoering verkrijgbaar - slag, kabellengte, kleur en uitlijning naar DIN links/rechts configureerbaar
- Synchronisatie van max. vier aandrijvingen zonder extern besturingsapparaat
- DIP-schakelaar voor omschakeling van de bedrijfsmodus (Solo en Syncro, Master, Slave)
- Eenvoudige en snelle montage met het Smart fix-montagesysteem
- IQ windowdrive - intelligente aandrijvingsbesturing
- Getest als natuurlijke rook- en warmteafvoerinstallatie (SHEV) conform EN 12101-2
Toepassingsgebieden
- Rook- en warmteafvoerinstallatie (RWA) en natuurlijke ventilatie (24 V) in de gevel
- Gebruik in het luchtafvoer- en toevoersysteem mogelijk
- Naar binnen en buiten toe openende ramen met kiep-, klap- en draaivleugels
- Daal-klap- en parallel-uitzetraam
- Montage op houten-, kunststof- of metalen ramen
- Vleugel-, kozijn- of geïntegreerde montage
- Systeemoplossing in combinatie met de vergrendelingsaandrijving Power lock
Inbouwsituaties in referentieobjecten en -video's

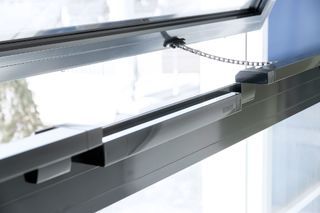

Kettingaandrijving Slimchain

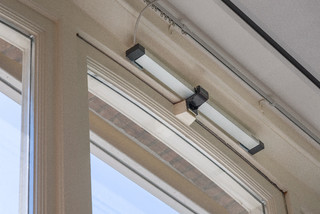

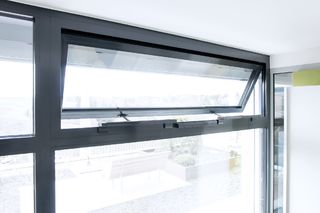

Kettingaandrijving Slimchain in een kantoorgebouw © Exorbitart / GEZE GmbH

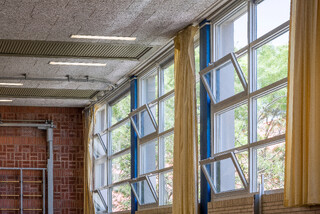

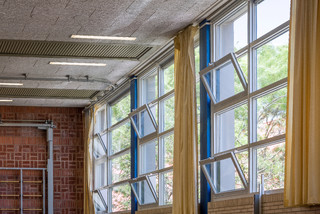

Ventilatieoplossing in het Gymnasium Praedinius
Geautomatiseerde ramen zijn een gebruiksvriendelijke ventilatieoplossing. De raamsystemen kunnen flexibel worden geïntegreerd in de gebouwbeheertechniek, zodat de ramen op vastgestelde tijden of in bepaalde situaties automatisch openen en sluiten. © Zweitse Korten / GEZE GmbH
Slimchain 24V kettingaandrijving
In het Praedinius-Gymnasium zijn de raamaandrijvingen met luchtkwaliteitssensoren verbonden. Zo worden de ramen automatisch geopend, als er een te hoge CO₂-waarde in de ruimte wordt vastgesteld. © Zweitse Korten / GEZE GmbH
Kettingaandrijving Slimchain 24V
Comfortabele en gebruiksvriendelijke ventilatieoplossing: in het Praedinius-Gymnasium zijn de raamaandrijvingen met luchtkwaliteitssensoren verbonden en worden ze automatisch geopend, zodra de luchtkwaliteit daalt. © Zweitse Korten / GEZE GmbH
Power lock en Slimchain
Slimchain kettingaandrijving in een aantrekkelijk ontwerp met vele toepassingen in combinatie met Power lock vergrendelingsaandrijving. © GEZE GmbH
Power lock en Slimchain
Slimchain kettingaandrijving in een aantrekkelijk ontwerp met vele toepassingen in combinatie met Power lock vergrendelingsaandrijving. © GEZE GmbH
TS 5000 ECline met Slimchain in kozijnmontage, geïnstalleerd in het stadhuis van Leonberg
Deurdranger met glijrail voor barrièrevrije eenvleugelige deuren met openingsondersteuning voor gemakkelijk openen en comfortabele toegang van de deur © Jürgen Pollak / GEZE GmbH

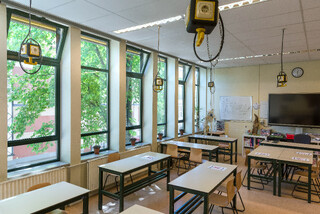

Slimchain 24V raamaandrijvingen in het Praedinius-Gymnasium
Verse lucht begint met ramen die comfortabel kunnen worden geopend. Hier zijn automatische aandrijvingen optimaal aangesloten - volledig met elektronische besturing via CO₂-, temperatuur-, brand- of rooksensoren of via KNX op het gebouwbeheersysteem. © Zweitse Korten / GEZE GmbH
Kettingaandrijving Slimchain, Vergrendelingsaandrijving Power lock

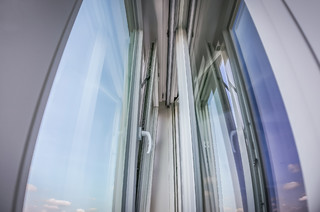

Kettingaandrijving in aantrekkelijk design met veel toepassingsmogelijkheden in versie van 24 V, geïnstalleerd in een woning © GEZE GmbH

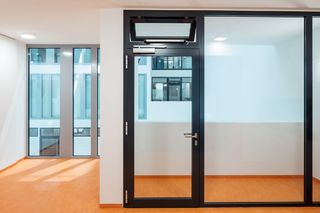

Kettingaandrijving Slimchain, geïnstalleerd in een kantoorgebouw

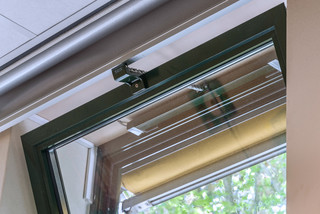

RWA en natuurlijke ventilatie (24 V) in het gevelgebied Gebruik in het luchtafvoer- en toevoersysteem mogelijk © Exorbitart / GEZE GmbH
Kettingaandrijving Slimchain met LZR-i100 laserscanner die in een gebouw van het kantoorgebouw is geïnstalleerd
Kettingaandrijving Slimchain met LZR-i100-laserscanner in een aantrekkelijk design met veel toepassingsmogelijkheden © Jürgen Pollak / GEZE GmbH
Veiligheidsaanwijzing
Vallende raamvleugels kunnen een groot gevaar voor lijf en leven vormen van personen die zich in de omgeving bevinden. Daarom is bij het gebruik van GEZE aandrijvingen op kiepramen het gebruik van GEZE veiligheidsscharen absoluut voorgeschreven.
Productspecificaties
| Slimchain | |
| Afmetingen | 25 x 44 mm |
| Benodigde ruimte op het kozijn (min.) | Kozijnmontage NAAR BINNEN OPENEND: 40 mm, montage op raam NAAR BINNEN OPENEND: 16/21 mm, kozijnmontage NAAR BUITEN OPENEND: 31 mm |
| Benodigde ruimte op het raam (min.) | Kozijnmontage NAAR BINNEN OPENEND: 40 mm, montage op raam NAAR BINNEN OPENEND: 34/29 mm, kozijnmontage NAAR BUITEN OPENEND: 19 mm |
| Openingssnelheid RWA | 15 mm/s |
| Openingssnelheid ventilatie | 5 mm/s |
| Sluitsnelheid (max.) | 5 mm/s |
| Drukkracht (max.) | 100 N (afhankelijk van de slag), zie kracht-weg-diagram |
| Dichthoudkracht (max.) | 2000 N |
| Trekkracht | 300 N |
| Raamgewicht | 200 kg* |
| Opdekbereik | 0 - 23 mm (afhankelijk van toepassing en consoleset) |
| Spanning tijdens bedrijf | 24 V ± 25 % |
| Bedrijfsspanning | 24 V DC |
| Stroomverbruik | 1.1 A |
| Stroomverbruik volgens toepassingsgebied | Ventilatie (24 V): 0,9 A; RWA (18 V): 1,1 A |
| Stroomverbruik | 22 W |
| Inschakelduur | 30 % |
| Aansluitkabel met afwijkende lengte | 5 m, 7.5 m |
| Min. aderdoorsnede | 0.75 mm² |
| Aantal aders | 4 aders |
| Bedrijfstemperatuur | -5 - 70 °C |
| Beschermingsgraad | IP40 |
| Beschermingsklasse | III |
| Syncro-functie | Ja |
| Openingssnelheid instelbaar (ventilatie) | Ja |
| Extra vergrendeling verkrijgbaar | Ja |
| Soort extra vergrendeling | Vergrendelingsaandrijving |
| Soort verkorting van de slag | Instelapparaat, Fabrieksinstelling |
| Eindafschakeling open | Elektronische eindafschakeling |
| Eindafschakeling gesloten | elektronisch door middel van stroomverbruik |
| Uitschakeling bij overbelasting | Ja |
| Volledig geopend binnen 60 s | ja, inclusief vergrendelingsaandrijving |
| SHEV getest | Ja |
| SHEV extra informatie | ja, inclusief vergrendelingsaandrijving |
| Aantal synchronisatie aandrijvingen | 4 |
| KNX-compatibel | Ja |
| Kiepraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Kiepraam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Kiepraam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Draairaam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Daalklapraam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Parallel-uitzetraam NAAR BUITEN OPENEND kozijnmontage | Ja |

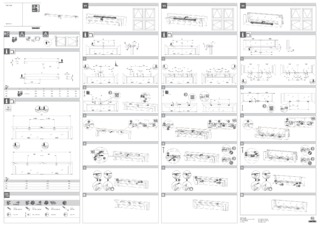

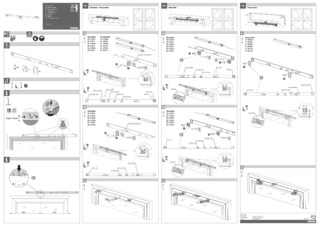

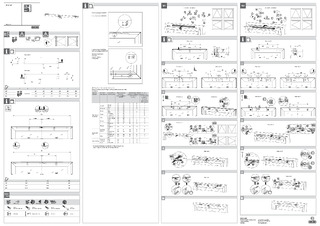

Downloads
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

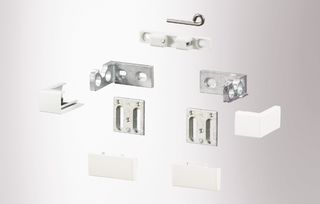

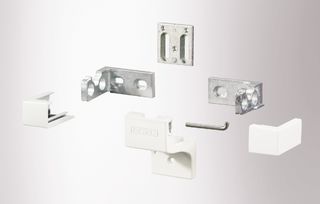

Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
